smartect Wand- und Deckenpins / Kabelhalter – Installationsanleitung


Mit den smartect Wand- und Deckenpins lassen sich Textilkabel, Lampenkabel und Stromleitungen sauber, sicher und sichtbar an Wand oder Decke führen. Je nach Design gibt es vier verschiedene Kabelhalter-Typen, die unterschiedlich montiert werden.

Sicherheit vor der Montage

Vor jeder Montage müssen folgende Punkte beachtet werden:

  • Unterbrechen Sie vor der Installation den Stromkreis, um elektrische Gefahren zu vermeiden.
  • Aluminium-Kabelhalter dürfen ausschließlich mit vollständig isolierten Kabeln verwendet werden.
  • Achten Sie beim Bohren darauf, keine elektrischen Leitungen in der Wand/Decke zu beschädigen.
  • Kleine Teile wie Schrauben und Dübel dürfen nicht in die Hände von Kindern gelangen.

Allgemeine Vorbereitung

Für die Montage benötigen Sie:

  • Bohrmaschine
  • Passenden Bohrer
  • Mitgelieferte Dübel und Schrauben
  • Schraubendreher
  • Den gewünschten smartect Kabelhalter / Wand- und Deckenpin

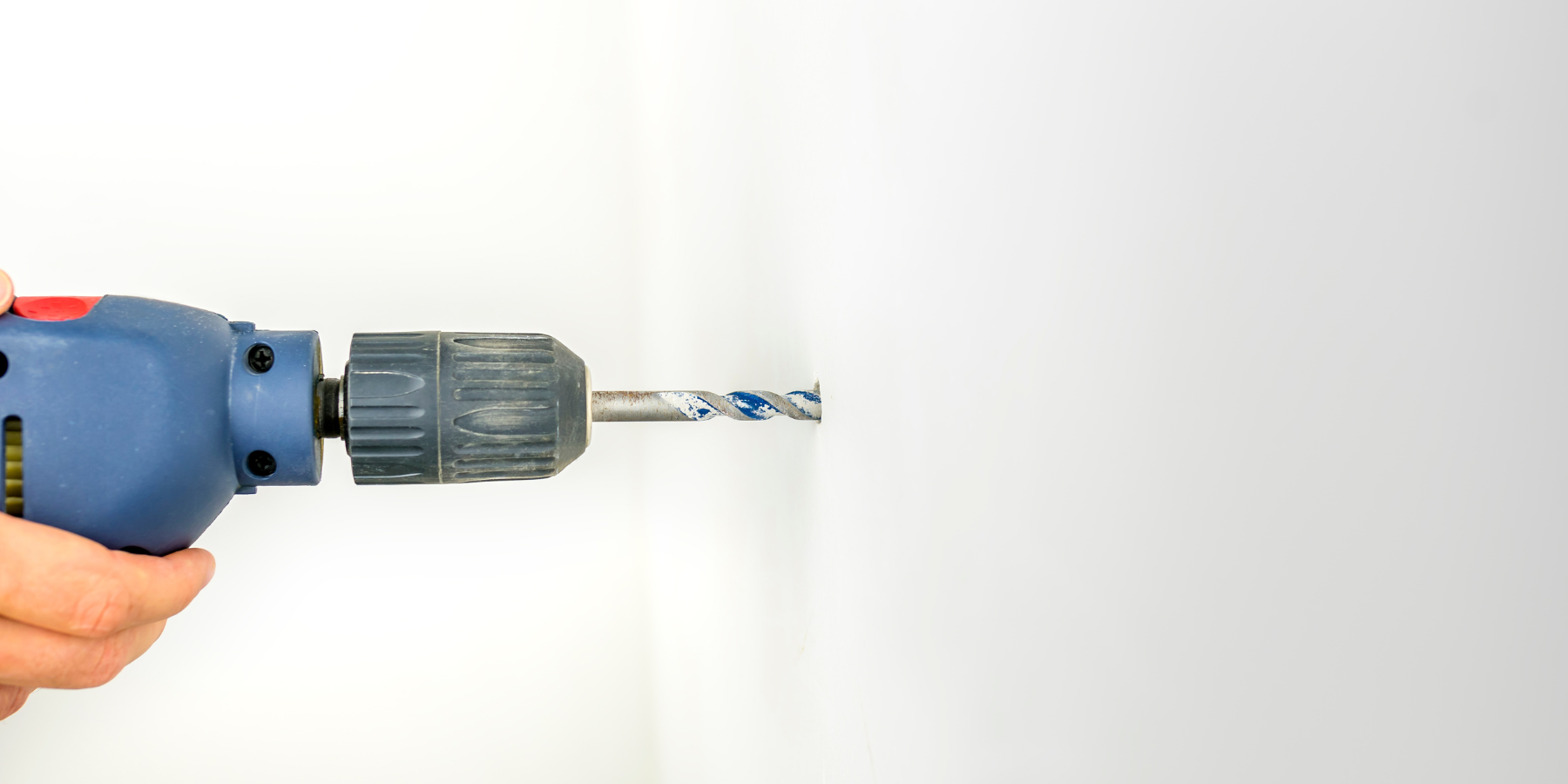

Wählen Sie vorab die Position an Wand oder Decke, an der das Kabel geführt werden soll, und markieren Sie dort das Bohrloch.

Die vier Kabelhalter-Typen

  • Wand und Deckenpin zum Einhängen

    Geeignet für sichtbare Textilkabel und flexible Kabelführung.

    Montage

    1. Setzen Sie den Dübel in das gebohrte Loch in Wand oder Decke ein.
    2. Befestigen Sie den Kabelhalter mit der mitgelieferten Schraube.
    3. Hängen Sie das Kabel von oben in den Schlitz des Kabelhalters ein.

    Dieser Typ eignet sich besonders, wenn das Kabel später einfach entfernt oder neu positioniert werden soll.

  • Wand und Deckenpin Alu / Kunststoff

    Geeignet für eine dezente Optik und saubere Kabelführung.

    Montage

    1. Setzen Sie den Dübel in das Bohrloch ein.
    2. Befestigen Sie das Unterteil des Kabelhalters mit der Schraube.
    3. Legen Sie das Kabel in das Unterteil.
    4. Schrauben Sie das Oberteil auf und fixieren Sie das Kabel.

    Diese Variante eignet sich besonders für Wohnräume, in denen das Kabel optisch zurückhaltend integriert werden soll.

  • Wand und Deckenpin zum Fixieren

    Geeignet für gerade Kabelführung und besonders festen Halt.

    Montage

    1. Setzen Sie den Dübel in das gebohrte Loch ein.
    2. Befestigen Sie den Kabelhalter mit der Schraube.
    3. Führen Sie das Kabel durch die seitliche Öffnung des Kabelhalters.
    4. Fixieren Sie das Kabel mit der Kabelhalter-Schraube.

    Diese Variante bietet eine besonders stabile Befestigung für Lampenkabel.

  • Wand und Deckpin zum Einhängen

    Geeignet für sichtbare Textilkabel und flexible Montage.

    Montage

    1. Setzen Sie den Dübel in das Bohrloch ein.
    2. Befestigen Sie das Unterteil des Kabelhalters mit der Schraube.
    3. Schrauben Sie das Oberteil auf das Unterteil.
    4. Legen Sie das Kabel in den offenen Haken.
    5. Fixieren Sie das Kabel mit der Kabelhalter-Schraube.

    Diese Variante ist ideal für dekorative, sichtbar geführte Kabel.
